环境舱内碳纤维条的拉伸测试 (ASTM D3039)
2014-04-29
|

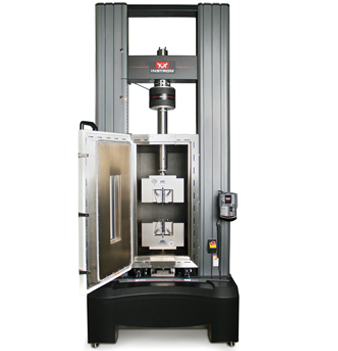

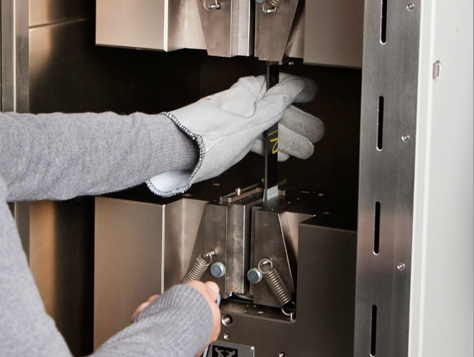

标准ASTM D3039是聚合物基复合材料的拉伸测试的标准方法，它涵盖了一系列的试样尺寸以及许多不同的试验构形的试验方法。本应用案例中我们测试了碳纤维试样。试样有可供夹具夹紧的引出端，保证试样的断裂在引伸计长度内而不是发生在夹持界面处。本测试是为一个客户做的测试案例，该客户要求试样中高温(85°C) 和低温(60°C) 环境下进行。 本测试我们使用了5585H型落地式试验系统，因为5585H是为拉伸测试应用设计的。为了在要求的测试温度进行测试，我们使用了温度范围在-100°C ～ 350°C 的环境箱，该环境箱在85°C 测试时使用内部加热盘管, -60°时以管输入液氮。在开始测试之前，把试样置于30KN 机械锲形夹具中，并夹上夹持式引伸计，然后等待试验舱内温度达到设定温度。在测试时，当试样远高于或远低于周围温度时，聚合物复合材料会随着温度的变化而膨胀或收缩，使试样处于拉伸或压缩状态。5500系列的试验框架系统使用了Bluehill 2软件具有试样特征保护功能，该功能允许用户设定一个载荷阀值，在试验开始之前载荷保持在阀值内。另外，因为载荷偏置会显著影响试验结果，我们使用了可选配的试样对中夹具，保证了试样在夹持界面上的对中*优化 。 我们使用环境箱稳定在设定的温度范围内，成功地进行了碳纤维试样的测试。使用Bluehill 2 软件获得测试数据包括了拉伸强度，断裂,应变以及杨氏模量，以及ASTM D3039 中要求的其它测试结果，泊松比和转折点应变。 由于标准ASTM D3039是复杂和超常态的，我们建议用户先学习标准以便全面理解标准的要求。 |
关于此解决方案
| 相关标准 | ASTM D3039 |
| 样品类型 | 矩形 |
| Materials: | 复合材料 |
| 测试类型: | 拉伸 |
